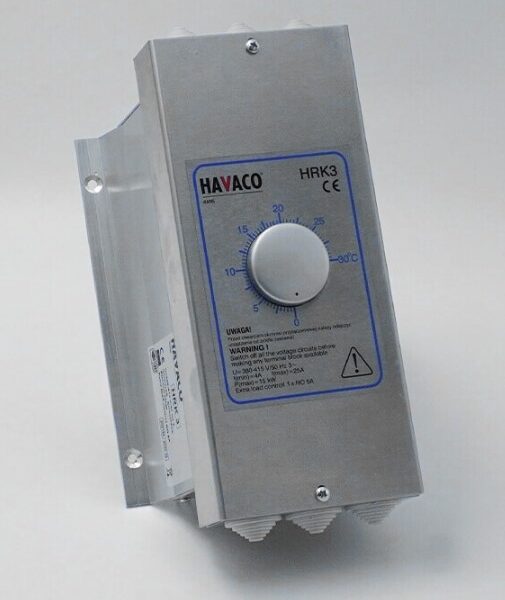

Regulator mocy nagrzewnicy HRK3 to mikroprocesorowy regulator mocy nagrzewnicy elektrycznej.
Pozwala na regulację nagrzewnicy o mocy do 15kW.
Automatycznie dostosowuje tryb regulacji do dynamiki regulowanego obiektu. Przy szybkich zmianach temperatury, np. regulacja temperatury nawiewu, będzie pracował jako regulator typu PI (proporcjonalno-całkujący), natomiast dla wolnych zmian temperatury, np. regulacja temperatury w pomieszczeniu – jako regulator P (proporcjonalny).
Posiada wyjście przekaźnikowe ze stycznikiem, pozwalające na podłączenie obciążenia 12kW. Całkowite dopuszczalne obciążenie regulatora wynosi 27kW.
Posiada tryb pracy nocnej, pozwalający na obniżenie zadanej temperatury o 0..10*C. Funkcja ta wymaga podłączenia zewnętrznego regulatora czasowego
Regulator HRK3 montujemy na ścianie w pozycji poziomej. Stopień ochrony IP20. Przed zdjęciem pokrywy przedniej należy zdjąć pokrętło nastawy temperatury.
Podłączenie elektryczne:
Zasilanie podajemy na zaciski L1in, L2in, L3in. Napięcie zasilania 380-415V, 50-60Hz / Maksymalny prąd 25A/fazę. HRK3 może regulować zarówno nagrzewnice o podłączeniu symetrycznym w Y jak i nagrzewnice podłączone asymetrycznie. Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi.
UWAGA: Regulator HRK3 należy podłączyć do źródła zasilania poprzez rozłącznik izolacyjny, o szerokości otwarcia styków przynajmniej 3mm. Wyłącznik oraz przekroje przewodów należy dobrać odpowiednio do obciążenia. Wyłącznik należy zamontować blisko urządzenia.
PARAMETRY TECHNICZNE
Maksymalne regulowane obciążenie [kW] : 15
Maksymalne obciążenie dodatkowe [kW] : 12
Maksymalne całkowite obciążenie [kW] : 27
Maksymalny regulowany prąd [A] : 25
Napięcie [V] : 3×230 / 3×400
Częstotliwość [Hz] : 50 – 60
Fazy : 3~
Wymiary [mm] : 105 x 260 x 120
Bezpiecznik [A] : 2 x 0,315
Stopień ochrony : IP20
Temperatura otoczenia [*C] : 0 – 40
Wilgotność otoczenia : 90% max
Emisja ciepła [W] : 50
